LE TITOU


Planeur 2 axes publié dans RC PILOT N°47 Octobre 2007


Pour une fois, une construction traditionnelle en balsa recouvert de film thermo. Le modèle, TITOU pour les intimes, est une reproduction du planeur présenté dans le magazine RC PILOT N°47. C'est un best seller comme le crobe ou autre petits planeurs bien connus mais sa fabrication à été pour moi une aventure passionnante. De multiples photos et un article complet est deja disponible sur le site du magazine.

Un article pour la construction: http://www.rcpilot-online.com/Titou_a885.html

Un article pour l'entoilage:http://www.rcpilot-online.com/Entoilage-d-une-aile-au-film-thermoretractable-_a886.html

Dans ces articles, les nervures sont découpées une à une avec un patron issu du plan. Pour moi qui possède une fraiseuse 3D, il était dommage de faire de la sorte, j'ai donc créé le fichier CNC et j'ai demandé gentillement à ma machine de faire le boulot. C'est chouette la sous traitance surtout lorsque le résultat est parfait. Bon, finit les blablas et place aux photos pour construire ce TITOU à ma façon.
    En premier, la découpe des nervures sur une seule planche. Aucun problème pour ma CNC.
    Pour le plaisir, une petite vue en transparence de la planche avant de décrocher les pièces.
    Les pièces sont regroupées sur le longeron en carbone pour vérifier quelles sont toutes identiques.



Ma CNC a également découpé les bouts d'ailes, un par un. Reste ensuite à assembler soigneusement les nervures en faisant attention à ne pas faire une aile toute vrillée.





La construction du fuselage ne présente aucune difficulté et les photos parlent d'elles mêmes.

J'ai fait attention de ne pas alourdir trop la bête par des choses inutiles ou trop de colle.

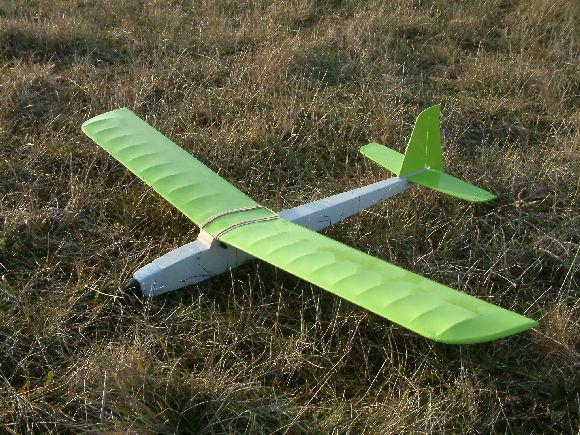

    Il commence à ressembler à quelque chose.



Reste l'entoilage de l'aile, recouvrir le stab et la dérive de film thermo, faire la mise en croix et installer l'équipement électrique.

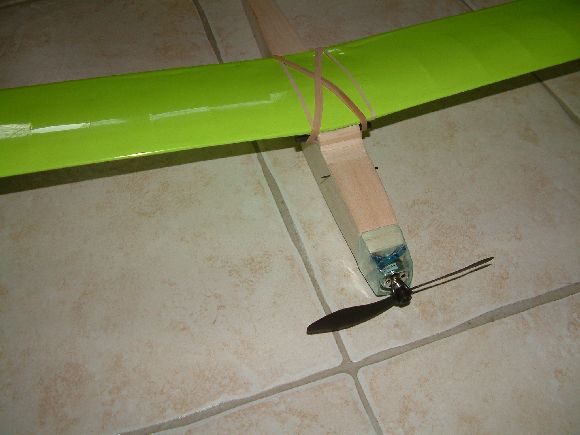

Pour le moteur c'est un 23g Outrunner Brushless Motor made in BIGDOTUNCLESTORE à 24 USD.








En vol, le TITOU dans sa version magazine n'est pas vraiment plaisant à faire voler. La gouverne de direction ne répond pas efficacement car elle est bien trop petite et le centrage préconisé est difficile à optenir. C'est avec un moteur en position avant, 25gr de plomb et un accus lipo 800ma sous 2s le + en avant possible que la bête est devenue domptable. Des rallonges de 15mm ont été ajoutées aux gouvernes pour rendre le motoplaneur plus vif aux commandes.
